Praktický průvodce tvary a základnami žárovek
Výběr správné žárovky zahrnuje více než jen výkon a jas. Pochopení systému kódování pro tvary žárovek a typy patic je nezbytné pro zajištění dokonalého přizpůsobení vašemu svítidlu a dosažení požadovaného světelného efektu. Tato příručka demystifikuje tyto kódy a poskytne vám znalosti pro informovaná rozhodnutí.
Část 1: Pochopení tvarů žárovek
Tvary žárovek jsou označeny písmenem nebo řadou písmen, za nimiž následuje číslo. Písmeno označuje obecný tvar, zatímco číslo se vztahuje k průměru v nejširším místě žárovky v osminách palce.
Běžné tvary žárovek pro domácnost:
Řada A- (libovolná):Jedná se o klasický „standardní“ tvar žárovky. Nejběžnější velikost jeA19, často používané ve stolních lampách, stropních svítidlech a chodbách. Číslo "19" znamená, že jeho průměr je 19/8 palce (přibližně 2,4 palce).
BR-Řada (vyboulený reflektor):Tyto žárovky mají široký, rozšířený tvar, který vytváří měkký, široký paprsek světla. Jsou ideální prozapuštěná stropní svítidlave stropech. Mezi běžné velikosti patříBR30aBR40, kde čísla označují průměry 30/8 palce, respektive 40/8 palce.

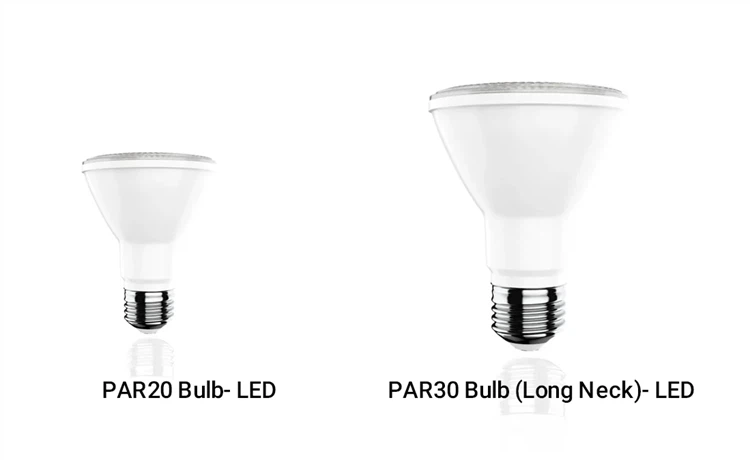

Řada PAR- (parabolický hliníkový reflektor):Žárovky PAR mají čočku z tvrdého{0}}skla a přesné parabolické zrcadlo, které vytváří silný, zaostřený paprsek. Jsou vynikající provenkovní reflektory, osvětlení kolejí a zvýrazňující osvětlení. Oblíbené velikosti jsouPAR38pro venkovní povodně aPAR20neboPAR30pro vnitřní akcenty.
G-Series (Globe):Jak název napovídá, jedná se o kulovité žárovky. Používají se především vdekorativní aplikace, jako jsou koupelnová umyvadla, závěsná světla a otevřená svítidla, kde je žárovka viditelná. TheG25je běžná velikost.
Řada T- (trubkové):Jedná se o válcové žárovky, běžně se vyskytující vzávěsná světla, kosmetická zrcátka a osvětlení spotřebičů(jako trouby nebo ledničky). AT6žárovka má například průměr 6/8 palce.
Dekorativní a speciální tvary:
Řada C & CA- (Svíčka a svíčka Angular):Tyto žárovky jsou navrženy tak, aby připomínaly plamen svíčkylustry, nástěnné svícny a dekorativní svítidla. CA žárovky mají ohnutý hrot pro elegantnější, blikající efekt.
Řada F- (Flame):Podobné jako svíčkové žárovky, ale s detailnějším, blikajícím tvarem plamene, často používané v dobovém{0}}stylu nebo luxusních dekorativních svítidlech.
Řada MR- (mnohostranný reflektor):Jedná se o nízkonapěťové reflektorové žárovky- sMR16být nejoblíbenější. Jsou standardem proosvětlení kolejí, osvětlení vitrín a zapuštěná nízkonapěťová-bodová zařízení. Používají kolíkovou základnu (jako GU5.3 nebo GU10) spíše než šroubovací základnu.
Lineární fluorescenční trubice (řada T{0}}):Jedná se o dlouhé trubice používané v osvětlení obchodů a kancelářských stropech. "T" zde také znamená trubkový, přičemž číslo udává průměr v osminách palce. Všudypřítomná velikost jeT8, s průměrem 1 palec.
Část 2: Průvodce paticemi žárovek
Základna je část žárovky, která ji připojuje k elektrické zásuvce. Použití žárovky se špatnou paticí je nejčastějším důvodem neúspěšné instalace.
Šroubovací-základny (Edison Šroub):
Jedná se o nejrozšířenější základní typ, označovaný písmenem „E“ následovaným průměrem v milimetrech.
E26 (střední):Standardní základna pro domácí žárovky v Severní Americe. Používá se s žárovkami A19, PAR, BR a mnoha dalšími tvary žárovek.
E27 (střední):Standard v Evropě a většině ostatních částí světa. E26 a E27 jsou často zaměnitelné, ale nejsou tak oficiálně hodnoceny.
E12 (Candelabra):Menší šroubovací základna používaná pro lustrové žárovky, noční světla a dekorativní svítidla.
E14 (malý Edisonův šroub):Evropský ekvivalent E12, běžně se vyskytující na menších spotřebičích a svítidlech.
E39 (Mogul) a E40 (Goliath):Velké šroubovací patice používané pro vysokovýkonné-žárovky v průmyslovém nebo pouličním osvětlení.
Základny kolíků:
Tyto patice používají dva nebo více kolíků pro připojení žárovky k objímce.
Bi-pinové základny (G#):„G“ znamená sklo, protože původní žárovky používající tuto základnu měly skleněné kolíky. Číslo udává vzdálenost v milimetrech mezi kolíky.
GU5.3:Standardní základ pro nízké-napětíMR16žárovky. Má dva kolíky a zástrčky přímo zasunuté.
GU10:Standardní základ pro síťové-napětíMR16žárovky. Má dva tlusté kolíky se zaoblenými konci; vložíte a otočíte, abyste jej zajistili na místě.
G4 a GY6.35:Drobné bi{0}}kolíkové základny používané vmalé, nízkonapěťové-halogenové nebo LED žárovkypro osvětlení skříněk, závěsná světla a obytné vozy.
Twist{0}}and{1}}Lock Bases (GU24):Tato základna má dva kolíky a je navržena pro energeticky-úsporná svítidla. Vložíte kolíky a otočením žárovky ji uzamknete, čímž zabráníte použití starších, méně účinných žárovek.
Fluorescenční kolíkové základny:
Jediný-pin:Běžné u zářivek T8 a T12 s okamžitým startem-.
Bi-pin (zapuštěný dvojitý kontakt):Standard pro zářivky T8 a T5. Nejběžnější jeG13patice pro žárovky T8.
Speciální báze:
Bajonet (B#):Běžné ve Velké Británii, Austrálii a dalších zemích Commonwealthu. Tyto žárovky mají na boku kolíky, které zapadnou na místo stisknutím a otočením. Příklad:B22d.
Wedge (W#):Dráty z žárovky jsou ohnuté nahoru na základnu a tvoří "klín". Běžné v nízkonapěťových aplikacích, jako jsou -automobilové osvětlenía vánoční osvětlení.
Jak vybrat správnou žárovku
Zkontrolujte starou žárovku:Nejjednodušší metodou je vyjmout starou žárovku a poznamenat si tvar a základní kódy vytištěné na ní.
Prozkoumejte přípravek:Pokud nemáte starou žárovku, podívejte se na patici. Šroubová objímka vyžaduje základnu ve stylu E-, zatímco objímka se dvěma malými otvory vyžaduje kolíkovou základnu.
Zvažte aplikaci:
Obecné osvětlení:Žárovky A19 nebo G25.
Zapuštěná stropní svítidla:Žárovky BR30 nebo BR40.
Dráhové nebo akcentové osvětlení:Žárovky PAR20, PAR30 nebo MR16.
Lustry:Žárovky typu C, CA nebo F-s paticí E12 nebo E14.
Toaletní zrcadlo:Žárovky G25 nebo T6.
Když porozumíte těmto jednoduchým kódům, můžete se s jistotou pohybovat v uličce osvětlení a vybrat si perfektní žárovku pro každou potřebu. V případě pochybností přineste do obchodu starou žárovku nebo fotografii svítidla, abyste zajistili dokonalou shodu.
