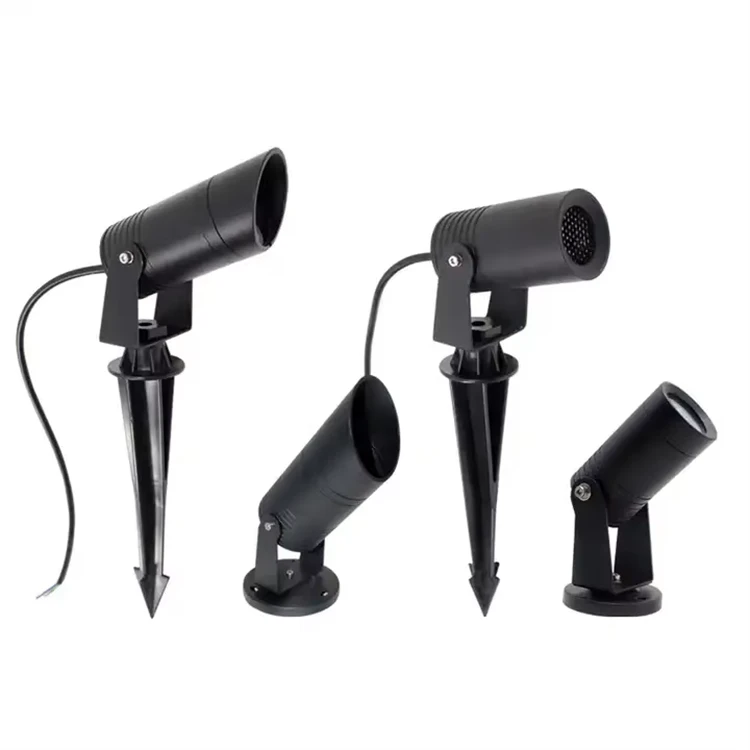

https://www.benweilight.com/professional-lighting/led-spike-light/5w-15w-ip65-vodotěsné-cob-spike-light.html

whatsapp:+86 19972563753

Úvod: Základní přístupy k dodávání energie

LED osvětlovací systémy vyžadují přesné řízení spotřeby, aby byl zajištěn optimální výkon a dlouhá životnost, přičemž konstantní proud (CC) a konstantní napětí (CV) představují dvě základní metodiky řízení. Tato technická analýza o délce 1 500-slov zkoumá provozní principy, výhody specifické pro jednotlivé aplikace a implementační výzvy obou přístupů a poskytuje návrhářům osvětlení a inženýrům znalosti pro výběr vhodné metody pohonu pro různé scénáře osvětlení.

Část 1: Základní provozní principy

1.1 Základy pohonu konstantním proudem

Mechanismus regulace proudu: Využívá zpětnovazební smyčky k udržení předem stanovených úrovní proudu (např. 350 mA, 700 mA) bez ohledu na změny zatížení

Typická topologie obvodů: Převodníky Buck/Boost s odpory pro snímání proudu (1-5Ω, tolerance ±1%)

Rozsah shody napětí: Automaticky upravuje výstupní napětí (typicky 3-60V) pro udržení nastaveného proudu

Dynamická odezva: <100μs reaction time to load changes

1.2 Charakteristiky pohonu s konstantním napětím

Stabilizace napětí: Udržuje pevný výstup (12V/24V/48V) s regulací ±3 %.

Aktuální dodávka: Určeno zátěžovou impedancí LED (vyžaduje proud-omezovací odpory nebo další regulaci)

Architektura napájení: Typicky lineární nebo spínané -režimové napájecí zdroje s napěťovou zpětnou vazbou

Pružnost zatížení: Podporuje paralelní připojení více LED řetězců

Část 2: Technické srovnání

2.1 Parametry výkonu

2.2 Konkrétní výhody{1}}aplikace

Konstantní aktuální převaha, když:

High-power LED arrays (>10W) vyžadují přesné řízení proudu

Sériově-zapojené LED řetězce (3–20 LED na řetězec)

Aplikace vyžadující pevnou konzistenci barev (Δu'v'<0.003)

Problémy s tepelným managementem existují

Předvolba konstantního napětí pro:

Nízký-příkon dekorativního osvětlení (<5W per module)

Paralelně{0}}propojené konfigurace LED

Systémy vyžadující jednoduchost zapojení-a{1}}přehrávání

Velkoobjemové-aplikace citlivé na náklady

Část 3: Úvahy o implementaci

3.1 Výzvy návrhu s konstantním proudem

Spouštěcí náběhový proud: Vyžaduje měkké{0}}startovací obvody (2–10 ms rampa)

Otevřete-ochranu obvodu: Musí vydržet neomezené{0}}zatížení

Omezení délky řetězce: Shoda s maximálním napětím omezuje sériově{0}}zapojené LED diody

Tepelné snížení: Typicky 1,5%/stupeň nad 60° okolního prostředí

3.2 Problémy s implementací konstantního napětí

Vyrovnávání proudu: Paralelní řetězce vyžadují omezovače proudu s tolerancí 3-5 %.

Kompenzace poklesu napětí: Critical for long wire runs (>3m)

Variabilita zatížení: Požadavky na minimální zatížení (často 10-20 % jmenovité)

Penalizace za efektivitu: Dalších 5-8% ztráta součástek omezujících proud

Část 4: Pokročilé hybridní architektury

4.1 Více{1}}kanálové ovladače CC

Nezávislé řízení proudu pro každý řetězec LED

Příklad: 6kanálový 700mA ovladač s přizpůsobením proudu ±0,5 %.

Použití: Špičkové{0}} architektonické osvětlení, lékařské osvětlení

4.2 CV s aktivní regulací proudu

Řízení sekundárního proudu na úrovni modulu LED

Kombinuje výhody obou přístupů

Typická implementace: 24V sběrnice s buck konvertory u každého zařízení

4.3 Digital Power Management

Softwarově-konfigurovatelné operace CC/CV

Přepínání adaptivních režimů-v reálném čase

Příklad: Dvou{0}}režimový ovladač pracující při 48V CV nebo 1,05A CC

Část 5: Důsledky spolehlivosti

5.1 Analýza režimu poruch

5.2 Projekce životnosti

CC ovladače: 50 000-100 000 hodin (v závislosti na elektrolytickém kondenzátoru)

CV systémy: 30 000-70 000 hodin (liší se podle typu omezovače proudu)

Část 6: Specifická doporučení-pro aplikaci

6.1 Nejlepší aplikace pro CC Drive

Vysoce výkonné reflektory (50-500W)

Pouliční osvětlení(řada-připojená pole)

Zahradnické osvětlení(přesné ovládání PPFD)

Automobilové světlomety(spolehlivost struny)

6.2 Optimální případy použití CV

LED páskové osvětlení(paralelně-připojeno)

Osvětlení nápisů(distribuované nízké-LED diody)

Maloobchodní osvětlení displeje(modulární konfigurace)

Nouzové osvětlení(kompatibilita zálohování baterií)

Část 7: Budoucí technologické trendy

7.1 Smart Current Management

Úprava proudu v reálném čase- na základě teploty LED

Prediktivní kompenzace proudu pro účinky stárnutí

Samoučící se algoritmy pro optimální parametry disku

7.2 Řešení integrovaných ovladačů

CC LED s přímým napájením-střídavým proudem (bez samostatného ovladače)

Regulace proudu na-čipu (např. IC-na-desce LED)

Bezdrátový přenos energie s vlastním řízením proudu

7.3 Pokročilé materiály

Ovladače založené na GaN-umožňující přepínání 1MHz+

Grafenové rozváděče tepla pro kompaktní konstrukce CC

MEMS proudové senzory pro přesnou regulaci

Závěr: Volba optimálního přístupu

Volba mezi pohonem s konstantním proudem a konstantním napětím závisí na několika faktorech:

Požadavky na výkon: CC pro přesnost, CV pro flexibilitu

Architektura systému: Sériové vs paralelní konfigurace LED

Omezení nákladů: Životopis pro projekty-citlivé na rozpočet

Dlouhodobá-spolehlivost: CC pro-kritické aplikace

Rozvíjející se technologie stírají rozdíly mezi těmito přístupy, přičemž moderní systémy stále více začleňují hybridní architektury. Návrháři musí vyhodnotit specifické potřeby každé aplikace a vzít v úvahu celkové náklady na vlastnictví, nejen počáteční náklady na implementaci. Správný výběr měniče může zlepšit účinnost systému o 15–25 %, prodloužit životnost LED o 30–50 % a výrazně snížit požadavky na údržbu během provozní životnosti instalace.
