Vysoké CRI, vysoké lumeny a celé spektrum: Může mít LED osvětlení opravdu všechno?
Při vývoji a specifikacích LED světelných produktů se inženýři, designéři a rozhodovací-tvůrci nákupu často setkávají s hlavním dilematem: proč je tak obtížné najít světelný zdroj LED, který má současněvysoký index podání barev (CRI), výjimečně vysoký světelný výkona aúplné, spojité spektrum? Tento kompromis-není náhodný, ale je dán základními fyzikálními zákony, omezeními ve vědě o materiálech a přirozenými konflikty v účinnosti fotoelektrické konverze. Pochopení tohoto „železného trojúhelníku“ výkonu je klíčové pro výběr vhodnéhoLED řešení s vysokým CRIpro specializované aplikace, jako je lékařské osvětlení,{0}}luxusní maloobchody a osvětlení muzeí.
Srovnávací analýza inherentních technických konfliktů
Níže uvedená tabulka jasně ilustruje typické oběti a kompromisy, které jsou nutné při posunu jakékoli jednotlivé metriky výkonu na její limit.
| Primární výkonnostní cíl | Vliv na index podání barev (CRI, Ra) | Dopad na světelnou účinnost (lm/W) | Vliv na spektrální kontinuitu | Typické aplikační scénáře |
|---|---|---|---|---|
| Maximum Luminous Efficacy (>200 lm/W) | Typicky nízké (Ra 70-80). Používá vysoce účinné, ale spektrálně úzké fosfory, často s nedostatkem červených vlnových délek. | Cíl dosažen. Optimalizuje přeměnu elektrické energie na viditelné světlo a minimalizuje tepelné ztráty. | Chudý. Spektrum často ukazuje „údolí“ v oblasti 580-630nm (žluto-červená). | Pouliční osvětlení, obecné průmyslové osvětlení, osvětlení skladů. |
| Ultra-High Color Rendering (Ra >95, R9 >90) | Cíl dosažen. K vyplnění kritických spektrálních pásem, zejména tmavě červené (R9), používá více-fosforové nebo kvantové tečky. | Výrazně snížena (může klesnout na 80-100 lm/W). Generování dlouhovlnných červených fotonů zahrnuje vysoké ztráty energie "Stokes shift" ve formě tepla. | Vynikající. Spektrum se blíží dennímu světlu s výraznou kontinuitou. | Umělecké galerie, chirurgické salony, inspekce textilu, luxusní-maloobchod. |
| Ideální celé spektrum (simulace denního světla) | Extrémně vysoká (téměř 100). Spektrální úplnost je fyzikálním základem pro dokonalé podání barev. | Nejnižší (může být pod 80 lm/W). Krytí UV/fialové a tmavě červené vyžaduje více-čipové nebo speciální fosforové systémy s nízkou celkovou účinností. | Cíl dosažen. Spektrum je plynulé a souvislé, přesně napodobující sluneční záření. | Laboratoře přizpůsobení barev, fototerapie, pokročilý výzkum růstu rostlin. |
| Komerčně vyvážené řešení | Good (Ra 80-90, R9 >50). Kompromis nákladů-výkon. | Dobrý (130-160 lm/W). Běžná tržní řada vysoce výkonných produktů. | Veletrh. Relativně souvislý v klíčových viditelných oblastech, ale s výrazným modrým vrcholem a slabou tmavě červenou. | Kanceláře, učebny, komerční prostory, nadstandardní rezidence. |
Poznámka: Data syntetizovaná z veřejných výkonových křivek hlavních dodavatelů LED obalů (např. Cree, Lumileds, Seoul Semiconductor) a zpráv o průmyslových testech.
Technický hluboký ponor: Proč „mít všechno“ zůstává výzvou
1. Základní fyzikální limit: Stokesův posun a ztráta energie
Jádrem bílého vyzařování LED jekonverze fosforu. Modrý LED čip excituje fosfory, které pak vyzařují světlo s delší-vlnovou délkou. Tento proces ve své podstatě zahrnujeStokesův posun: emitovaný foton má nižší energii než excitující foton, přičemž ztracená energie se rozptýlí jako teplo.
Dopad na účinnost: Doplnění červené části spektra (nejdelší vlnová délka, nejnižší energie) vyžaduje největší Stokesův posun, což má za následek nejvyšší ztrátu energie. To přímo způsobuje výrazný pokles účinnostiplnospektrální LED světelné zdrojes vysokým CRI.
Rozpor: Maximalizace účinnosti vyžaduje minimalizaci energetických ztrát pomocí fosforů, které vyzařují světlo blízké modré vlnové délce (např. zelená-žlutá). Naproti tomu dosažení vysokého CRI a celého spektra vyžaduje doplnění daleko-červeného spektra, které akceptuje mnohem vyšší energetické ztráty.
2. Výzva materiálové vědy: Výměnné-systémy fosforu
Dosažení vysoké účinnosti závisí na několika typechextrémně efektivníúzkopásmové fosfory, jako je YAG:Ce³⁺ (yttrium-hliníkový granát s příměsí ceru-). Účinně přeměňuje modré světlo na široké žluté světlo, které se mísí se zbývající modrou a vytváří bílé světlo. V tomto spektru však chybí červená a azurová-zelená složka, což má za následek špatné CRI, zejména velmi nízkéR9 (sytá červená)hodnota.
Pokroky vLED řešení s vysokým CRIzávisí na začleněnínitridové nebo fluoridové červené fosfory. Tyto materiály mají obecně nižší chemickou stabilitu a světelnou účinnost ve srovnání s fosfory YAG. Navíc jejich excitační spektra často nedokonale odpovídají emisní špičce modré LED, což dále snižuje celkovou účinnost systému.
Uvědomění siplnospektrální LED světelné zdrojemůže vyžadovat přidání azurové-zelené nebo dokonce ultrafialového/fialového fosforu nebo čipů, čímž se vytvoří mnoho-vrcholové spektrum. Více-fosforové systémy trpíre-absorpce-Světlo vyzařované jedním fosforem může být absorbováno jiným-, což způsobuje sekundární ztráty a opět snižuje účinnost systému.
3. Největší překážka: Tepelné řízení
Výkon LED je úzce spojen s teplotou přechodu. Neefektivní konverze červené barvy zavedená pro dosažení vysokého CRI a plného spektra vytváří více odpadního tepla. Zvýšená teplota zase způsobuje:
Fosforové tepelné kalení: S rostoucí teplotou klesá světelná účinnost.
Snížení účinnosti čipu: Účinnost samotného modrého LED čipu také klesá.
Posun vlnové délky: Vede k posunu barev, což ovlivňuje stabilitu podání barev.
Proto projektováníLED s vysokou světelnou účinnostímoduly s vysokým CRI vyžadují extrémně složité a nákladné systémy řízení teploty, zvyšující se velikost, náklady a složitost návrhu.
Často kladené otázky (FAQ)
Otázka 1: Proč mají komerčně dostupné žárovky LED s „vysokým{1}}CRI“ často nižší světelný tok než standardní LED se stejným výkonem?
Odpověď 1: Toto je přímý projev popsaného-technického kompromisu. Produkty s vysokým-CRI využívají více elektrické energie k „neefektivnímu“ vytváření fotonů potřebných k vyplnění spektra (zejména červených), než aby maximalizovaly celkový světelný výkon. 10W žárovka Ra95 tedy může produkovat pouze 800 lumenů, zatímco 10W žárovka Ra80 může překročit 1000 lumenů.
Q2: Jsou "celospektrální" LED zdravější pro oči? Jsou lepší než jen vysoké-CRI LED?
Odpověď 2: „Celé spektrum“ obvykle odkazuje na spektrální tvar blíže přirozenému světlu, včetně vhodného modrého světla s krátkou vlnovou délkou{1}} a dokonce i malého množství UV/IR. Teoreticky může pomoci regulovat cirkadiánní rytmy a snížit zrakovou únavu. Nicméně, "zdraví" je složený pojem zahrnujícíSpektrální distribuce energie, vážení nebezpečí modrého světla, blikání a další metriky. Celé spektrum jenadacek dosažení maximální věrnosti barev a cirkadiánní pohody-, ale není to potřeba ve všech scénářích. Například designové studio vyžaduje preciznostLED řešení s vysokým CRI, zatímco kancelář zaměřená na blaho-může upřednostňovat cirkadiánní-přátelský celo-spektrální design.
Otázka 3: Existují nějaké technologické cesty, které by mohly toto „trilema“ prolomit?
A3: Zkoumá se několik 前沿směrů:
Laserové-excitované fosfory: Použití laserových diod k buzení vzdálených fosforových desek může odolat vyšší hustotě výkonu a teplu, což potenciálně umožňuje lepší spektra při zachování vysoké účinnosti.
Technologie Quantum Dot: Kvantové tečkové fosfory nabízejí úzká emisní pásma a přesně laditelné vlnové délky, což umožňuje efektivnější vyplnění specifických spektrálních pásem se sníženými re-absorpčními ztrátami. Toto je slibná cesta ke zlepšení podání barev při vysoké účinnosti.
Více-čipové/více{1}}spektrální LED diody: Kombinace červených, zelených, azurových a modrých LED čipů přímo do bílého světla zabraňuje ztrátám při konverzi fosforu. To může teoreticky dosáhnout jak vysoké účinnosti, tak vysokého CRI, ale čelí výzvám ve složitosti, vysoké ceně a barevné stabilitě.
Q4: Jak by měly být stanoveny priority při výběru produktů pro různé aplikace?
A4: Dodržujte tyto zásady:
Přesnost barev prvořadá(Muzea, tisk, lékařská diagnostika):Upřednostnit metriky CRI (Ra, R9, Rf)absolutně. Přijměte mírné snížení účinnosti a vyšší náklady.
Efektivita a náklady prvořadé(Obecné osvětlení, infrastruktura):Upřednostněte světelnou účinnost. Vybírejte vyvážené produkty s Ra kolem 80.
Pohoda a atmosféra(Vysoce-kanceláře, školy, zdravotnictví): Zaměřte se naspektrální kontinuita, cirkadiánní metriky aLED světelný zdroj s plným spektrem properties. Efficacy and CRI should reach a good balance (e.g., Ra>90, Efficacy>120 lm/W).

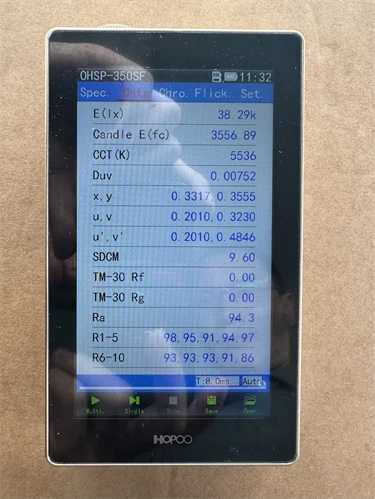

Otázka 5: Jak by se měla interpretovat relevantní data v datovém listu produktu?

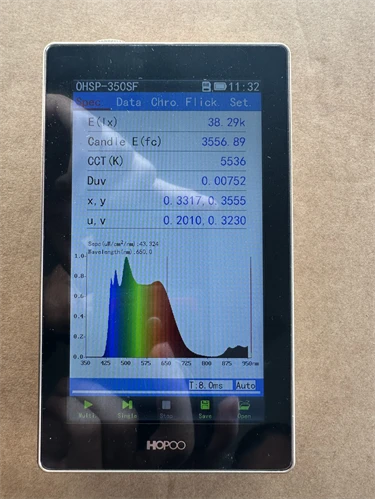

A5: Vždy si přečtěte podrobné informaceSpektrální distribuce energie (SPD)graf, nejen číslo Ra. Věnujte pozornost:
CRI (Ra): Průměrná hodnota.
Speciální index podání barev R9: Sytá červená, kritická pro tóny pleti, jídlo atd.
Světelný výkon (lm/W): Porovnejte za stejných podmínek CCT a CRI.
Metriky TM-30 (Rf, Rg): Modernější měření věrnosti barev a gamutu.
Vysoce{0}}kvalitní datový list pro prémiové produkty poskytne úplná data a grafy SPD.
Závěr
Současné dosaženívysoké CRI, vysoký lumenový výkon a celé spektrumv LED osvětlení zůstává omezeno fyzikálními zákony a současnou technologií materiálů. To není chyba, ale výsledek specializovaných vývojových cest řízených různými potřebami aplikací. Pro B2B klienty je klíčové opustit fantazii „dokonalých metrik“ a zapojit sepřesná analýza požadavků: identifikovat základní potřeby optického výkonu aplikace, porozumět kompromisům-za různými technickými řešeními a vybrat nejvhodnějšíLED s vysokou světelnou účinnostíneboplné spektrum produktu s vysokým CRI. Zatímco hranice tohoto „nemožného trojúhelníku“ jsou neustále posouvány novými materiály a technologiemi, informované kompromisy zůstávají prozatím esencí profesionální moudrosti světelného designu.
Poznámky a zdroje
Fyzika Stokesova posunu a účinnost přeměny energie jsou uvedeny ve standarduFyzika polovodičůtexty a publikace Optické společnosti Ameriky (OSA).
Údaje o výkonu fosforu (YAG vs. Nitrid red phosphors) jsou syntetizovány zJournal of Luminescencea technická zpráva Mezinárodní komise pro osvětlení (CIE) CIE 225:2017.
Obchodní-vztahy mezi účinností LED, CRI a spektrem jsou analyzovány ve víceletých zprávách amerického ministerstva energetiky (DOE) Solid-State Lighting R&D Plan-.
Vliv tepelného managementu na výkon LED je založen na studiích vIEEE transakce na elektronových zařízeníchtýkající se spolehlivosti LED a tepelné analýzy.
Analýza špičkových-technologií (laserové osvětlení, kvantové tečky) odkazuje na nedávné přehledové články v časopisech, např.Fotonika přírodyaPokročilé materiály.
