Spektrální kód osvětlení čistých prostor: Ochrana fotochemických procesů pomocí jantarových LED
V mikronovém a nano{0}}měřítku výroby polovodičů, biofarmaceutik a přesného chemického inženýrství je přísná kontrola životního prostředí samozřejmostí. Často přehlíženou, ale přesto kritickou proměnnou životního prostředí jesvětlo. Ultrafialové a krátké-modré světlo s vlnovou délkou, které je součástí tradičního bílého osvětlení, působí jako neviditelný „kontaminant“ a zabiják procesů profotochemicky citlivých materiálůjako jsou fotorezisty, určitá biologická činidla a fotosenzitivní sloučeniny. Abychom tomu zabránili, moderní čisté-prostory na vysoké úrovni přijaly klíčovou optickou strategii:jantarové LED osvětlení. Nejedná se o atmosféru, ale o navržený ochranný systém založený na přesném řízení vlnové délky.
Srovnávací analýza: Strategie spektra osvětlení čistých prostor
Abychom jasně pochopili nezbytnost jantarového osvětlení LED, tabulka níže porovnává výkon různých řešení osvětlení v prostředích čistých prostor s materiály citlivými na světlo-.
| Typ osvětlení | Typický spektrální profil | Primární riziko pro fotochemicky citlivé materiály (např. fotorezist) | Dopad na personál | Celkové hodnocení a vhodné aplikace |
|---|---|---|---|---|
| Tradiční fluorescenční/kovový halogenid | Široké, spojité spektrum bohaté na ultrafialové (UV) a modro-fialové světlo. | Velmi vysoké riziko. UV (<400nm) carries high energy, capable of directly triggering unintended polymerization or decomposition of photoresist. Blue light (400-500nm) may also activate certain photo-initiators, causing material performance drift or failure. | Znatelné blikání a odlesky přispívající k únavě zraku při dlouhých směnách. | Nevhodnépro oblasti fotolitografie. Únik UV záření a široké spektrum představují definitivní procesní rizika. |
| Standardní bílá LED | Spektrum se vyznačuje ostrým vrcholem v modré oblasti (~450 nm), převedeným na bílou přes fosfor; minimální emise UV záření. | Střední až vysoké riziko. Přestože je téměř bez UV-záření, vysoce-energetický modrý vrchol může stále ovlivňovat fotorezisty citlivé na konkrétní vlnové délky, což představuje nejisté riziko. | Světlo je koncentrované; kontrola oslnění závisí na konstrukci svítidla. Produkty nízké{1}}kvality mohou vyvolávat obavy z nebezpečí modrého světla. | Vhodné pro lehké-necitlivé oblasti: montáž, kontrola, balení. Před použitím v litografických šachtách vyžaduje přísné ověření spektrální kompatibility. |
| Jantarová LED (např. 590nm) | Úzké spektrum, vrchol uprostřed580-600 nmžlutá-jantarová oblast, která prakticky filtruje veškeré světlopod 500 nm(modrá, fialová, UV). | Velmi nízké riziko. Jeho nižší fotonová energie je nedostatečná ke spuštění fotochemických reakcí ve většině fotorezistů a citlivých materiálů, což poskytuje bezpečné „optické okno“. | Měkké světlo, výrazně snižuje oslnění a expozici sítnicovému modrému světlu, čímž snižuje vizuální zátěž při náročných úkolech. | Základní aplikace: Fotolitografické prostory, fotorezistní nátěry/skladovací prostory, biologické fotosenzitivní laboratoře, zóny přesné chemické syntézy. Standardní řešení pro ochranufotochemicky citlivých materiálů. |
| Laditelný systém Spectrum LED | Programovatelné přepínání mezi bílým a jantarovým světlem nebo přes širší gamut. | Kontrolované riziko. Umožňuje dynamické přizpůsobení potřebám procesu: vysoké-CRI bílé pro vizuální úlohy v ne-citlivých fázích; okamžité přepnutí do bezpečného oranžového režimu pro citlivé operace. | Maximální flexibilita, optimalizuje lidský faktor pro různé úkoly. | Výhledové-řešení. Ideální pro výzkumná a vývojová centra nebo flexibilní výrobní linky s více procesními toky, které vyvažují bezpečnost a efektivitu. |
*Poznámka: Fotorezisty mají různé křivky spektrální citlivosti (např. g-čára, i{3}}čára, KrF, ArF odpovídající různým UV pásmům), ale jsou univerzálně citlivé na světlo s krátkou-vlnnou délkou. ~590nm vrchol jantarových LED je navrženým kompromisemmaximálně vyhnoutběžné aktivační pásy při zajištění dostatečného vizuálního osvětlení.*
Technická analýza: Jak jantarové LED vytvářejí „optickou bariéru“
Fyzika filtrování vlnových délek
Fotochemické reakce jsou zahájeny energií fotonů (E=hc/λ). UV a modré světlo mají krátké vlnové délky a vysokou energii, dostatečnou k rozbití nebo vytvoření chemických vazeb ve fotocitlivých materiálech (např. foto-generátory kyselin ve fotorezistu). Fotony emitovanéjantarové LED diodyv okolí590 nm have energy of about 2.1eV, far below the threshold (typically >3,0 eV) potřebné k aktivaci většiny fotorezistů, které fyzicky brání náhodné expozici. Tím v podstatě vzniká avlnová délka-bezpečnostní bariéryprofotochemicky citlivých materiálův čistém prostoru.
Základní výhody LED technologie
Jako aosvětlení čistého prostoruzdroj, LED nabízejí přirozené výhody:
Čisté, ovladatelné spektrum: Přesné polovodičové materiály a fosforová technologie poskytují úzké jantarové spektrumžádné UV nebo IR záření.
Nízké tepelné záření: Vysoká účinnost fotoelektrické přeměny znamená mnohem méně sálavého tepla než halogenidové výbojky, což snižuje riziko kolísání teploty obrobku nebo tepelné degradace materiálu.
Dlouhá životnost a stabilita: Životnost přesahující 50 000 hodin minimalizuje rizika kontaminace při časté výměně příslušenství, která by mohla narušit integritu čistých prostor.
Cleanroom-Adaptivní design
VěnovánoLED svítidla pro čisté prostory(např. zapuštěné troffery, utěsněná stropní svítidla) nejsou jen světelnými zdroji, ale součástí kontroly kontaminace:
Utěsněná konstrukce: Stupeň krytí IP65 nebo vyšší, který zabraňuje uvolňování částic z vnitřních součástí a umožňuje důkladné čištění.
Hladké, čistitelné povrchy: Povrchy jsou bezešvé a odolné vůči chemickým dezinfekčním prostředkům.
Zapuštěná montáž: Instalovaná úroveň sT-tyčové mřížkové stropyaby se zabránilo hromadění prachu a víření vzduchu.
Úvahy o implementaci a osvědčené postupy
Při plánování anjantarové LED osvětlení čistých prostorsystém, je vyžadován holistický přístup:
Osvětlenost a jednotnost: Musí vyhovovat normám (např. návrhovým předpisům pro čisté prostory), zajistit dostatečné a rovnoměrné osvětlení (obvykle 300-500 luxů) na pracovních plochách pro přesné úkoly.
Integrace nouzového osvětlení: Bezpečnostní-povinné nouzové osvětlení musí být navrženo nezávisle a také s využitím -nerušivých vlnových délek.
Dimming & Scene Control: Vnastavitelné spektrum osvětlení čistých prostorsystémy by měly kontroly přístupu zabránit neoprávněnému přepnutí do nebezpečných spektrálních režimů v citlivých oblastech.
FAQ
Q1: Jsou všechny fotorezisty citlivé pouze na UV světlo? Je 590nm žluté světlo absolutně bezpečné?
A1: Ne. Většina fotorezistů je navržena pro specifická UV pásma (např. 365nm i{5}}line, 248nm KrF). Některé pokročilé materiály nebo speciální chemikálie však mohou mít citlivost přesahující do viditelné modro-zelené oblasti. Proto,590nm LEDje univerzální strategií provýrazně snižuje riziko. Konkrétní procesy konzultujte s dodavatelem materiálu a postupujtetestování spektrální kompatibility.
Otázka 2: Ovlivňuje dlouhodobá-práce pod oranžovým světlem úsudek operátora o barvě?
A2: Ano. Při monochromatickém jantarovém světle není možné přesné rozlišení barev. Řešení obvykle zahrnují:
Zónování: Omezte čistě žluté světlo na-kritické oblasti manipulace s materiálem.
Lokalizované bílé světlo: Použijteladitelná spektrální LED svítidlanebo vyhrazené bílé pracovní osvětlení s vysokým-CRI na kontrolních stanicích, které zajišťuje ochranu citlivých materiálů během používání.
Laditelné systémy: Použijte primární jantarový okolní systém s aktivovatelnýmvysoké-bílé LED kontrolky CRI.
Q3: Jaký je rozdíl mezi jantarovým LED osvětlením a „žlutými lampami“?
Odpověď 3: Tradiční „žluté lampy“ (např. sodíkové výbojky nebo lampy se žlutými filtry) mohou mít nečisté spektrum se zbytkovou škodlivou krátkovlnnou-délkou, nižší účinnost a špatné podání barev. Moderníjantarové LED diodyjsou v pevném stavu-s přesně navrženými spektry, které zajišťují, že nedochází k úniku energie mimo cílovou vlnovou délku (např. 590 nm). Nabízejí vyšší účinnost, spolehlivost a jsou navrženy pro vysoce-standardní prostředí, jako je napřzařízení na výrobu polovodičů.
Q4: Jak ověříme, že systém osvětlení čistých prostor splňuje požadavky na fotochemickou bezpečnost?
A4: Dvě klíčová měření jsou nezbytná:

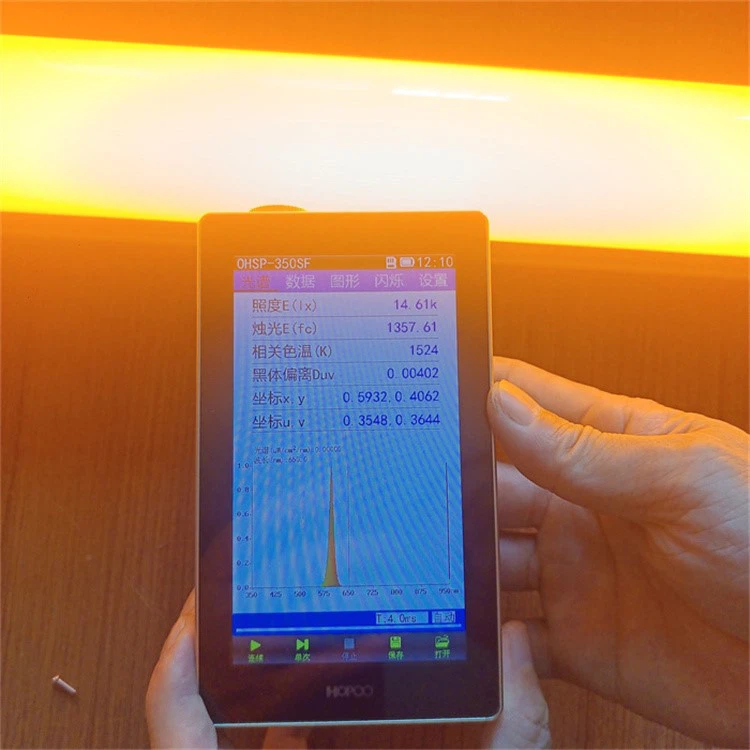

Měření spektrálního záření: Pomocí spektrometru změřte rozložení spektrálního výkonu v pracovní rovině a potvrďte ozáření v citlivých pásmech materiálu (např.<500nm) is below its safety threshold.
Kontrola úniku okolního světla: Zajistěte, aby do citlivé zóny nepronikalo žádné vnější světlo různých spekter (např. denní světlo z oken, bílé světlo z přilehlých oblastí), obvykle řízené vhodnými kryty a vzduchovými uzávěry.
Otázka 5: Existují kompromisní řešení pro dovybavení stávajících čistých prostor bílým LED osvětlením?
Odpověď 5: Není-li úplná výměna svítidla možná, zvažte tyto-kroky ke zmírnění rizika:
Přidejte optické filtry: Nainstalujte filtry s dlouhým{0}}průchodem (např. 500nm řez-na) přes stávající svítidla, i když to snižuje účinnost a může to ovlivnit tepelné řízení.
Procesní stínění: Implementujte přísné světlo-těsné stínění pro všechny nádoby s citlivým materiálem a exponované procesní kroky.
Zónování a plánování: Soustřeďte operace citlivé na světlo-v konkrétních oblastech/časech pomocí přenosného zařízení s jantarovým osvětlením.
Pro dlouhodobou{0}}stabilitu procesu a souladinstalace vyhrazeného jantarového LED systému osvětlení čistých prostorzůstává nejspolehlivějším a nejzákladnějším řešením.
Poznámky a zdroje
Údaje o spektrální citlivosti fotorezistu odkazují na technické listy od hlavních dodavatelů (např. JSR, TOK, Shin-Etsu).
Normy návrhu osvětlení čistých prostor odkazují na požadavky v kódech, jako je napřNormy designu čistých prostora příslušné normy SEMI (International Semiconductor Equipment and Materials).
Spektrální charakteristiky LED a fotobiologické bezpečnostní údaje odkazují na IEC 62471 a příslušné technické dokumenty IESNA.
Princip krátkovlnného-světla ovlivňujícího fotochemické materiály je založen na základních fotochemických zákonech (např. Starkův-Einsteinův zákon) a výzkumu foto-indukovaných polymeračních mechanismů.
Požadavky na konstrukci svítidel pro čisté prostory jsou založeny na přezkoumání specifikací návrhu od specializovaných výrobců osvětlení pro čisté prostory (např. Luft, Terra Universal).
