Technologie balení Surface-Mounted Device (SMD), Chip{1}}on{2}}Board (COB) a Chip{3}}Scale Package (CSP) jsou zásadní pro stanovení účinnosti, výkonu a přijatelnosti LED pro řadu aplikací. Protože každý přístup je jedinečný, pokud jde o jeho fyzickou stopu, světelný výkon, tepelný management a design, je nejvhodnější pro určité situace použití. Důkladné zkoumání jejich rozdílů a ideální použití je uvedeno níže.
Rozdíly ve struktuře a designu
Surface-Mounted Device neboli SMD
SMD LED se vyrábí přímým připojením jednotlivých LED čipů k desce plošných spojů (PCB). Plastové nebo pryskyřičné pouzdro obklopující každý čip chrání polovodič a přidává fosforový povlak pro úpravu barevného výstupu. Modulární konfigurace jsou možné díky připájení čipů k povrchu PCB.
Důležité atributy:
Diskrétní, nezávisle adresovatelné jednotky v modulárním systému.
Uspořádání více{0}}čipů (např. míchání červených, zelených a modrých diod v jednom balení) jsou kompatibilní.
závisí na desce plošných spojů, aby odváděla teplo a poskytovala elektrické připojení.
Chip-on{1}}Board nebo COB
Bez samostatného balení kombinují COB LED mnoho LED čipů přímo na substrát, jako je PCB s kovovým -jádrem nebo keramika. Aby se vytvořila jediná plocha vyzařující světlo, jsou čipy spojeny do shluků a potaženy jednou vrstvou fosforu.
Důležité atributy:
uspořádání čipů s vysokou{0}}hustotou v jediném modulu.
Pro efektivní odvod tepla spojuje čipy se substrátem přímý tepelný kanál.
rovnoměrné osvětlení s malými horkými body nebo stíny.
Chip-Scale Package neboli CSP
Zapouzdřením LED čipu do ochranného krytu, který je jen nepatrně větší než samotný polovodič, CSP LED zmenšují velikost pouzdra. Přímé připojení k desce plošných spojů je možné díky odstranění konvenčních olověných rámečků a vodičů.
Důležité atributy:
velmi malé rozměry-téměř tak malé jako holý čip LED.
zkrácené elektrické a tepelné trasy pro lepší účinnost.
snížená spotřeba materiálu, snížené optické ztráty a zvýšená účinnost.
Rozdíly ve výkonu a funkci
Účinnost a světelný výkon
SMD: Díky vzdálenosti mezi jednotlivými čipy poskytuje střední hustotu lumenů. Jeho modularita omezuje maximální jas na malých místech, a to i přes flexibilitu při míchání barev.
COB: Pevným shlukováním čipů poskytuje vysokou hustotu lumenů a konzistentní osvětlení. Pro koncentrované aplikace s vysokou{1}}intenzitou optimalizuje integrovaný design světelný výkon na jednotku plochy.
CSP: Vytváří rovnováhu mezi malou velikostí a vysokou hustotou lumenů. Díky své malé velikosti jej lze použít v hustých plošných spojích a dosáhnout jasu podobného COB-v menších formách.
Tepelná kontrola
SMD: Tepelná vodivost desky plošných spojů určuje, kolik tepla se rozptýlí. Bez dostatečných chladicích opatření hrozí přehřátí-rozvržení s vysokou hustotou.
Protože COB jsou přímo vázány na vysoce-vodivé substráty, jako je keramika, která účinně odvádí teplo od čipů, vynikají tepelným výkonem.
CSP: Navzdory své malé velikosti zlepšuje odvod tepla využitím krátké tepelné cesty z čipu do PCB.
Kontrola a konzistence barev
Protože jednotlivé čipy mohou být smíchány nebo vyladěny (např. konfigurace RGB), je SMD lepší pro aplikace s dynamickými barvami.
COB: Nabízí vynikající konzistenci barev, ale je omezen na výstup jedné barvy-kvůli společné fosforové vrstvě.
Ačkoli může podporovat nastavení jedné nebo více barev, CSP je méně přizpůsobivý než SMD, pokud jde o složité míchání barev.
SMD LED s vhodností-specifickou pro aplikaci
Když situace vyžadují přizpůsobivost, flexibilitu a úpravu barev, technologie SMD vyniká. Díky své diskrétní povaze, která umožňuje jemné ovládání jednotlivých diod, je ideální pro:
Flexibilní LED pásky pro dynamické displeje, osvětlení výklenků a zdůrazňující stěny jsou příklady dekorativního a architektonického osvětlení.
Spotřební elektronika: podsvícení pro přenosnou elektroniku, displeje a indikace stavu.
Signage: Displeje, které vyžadují schopnost RGB, billboardy a nápisy kanálů.

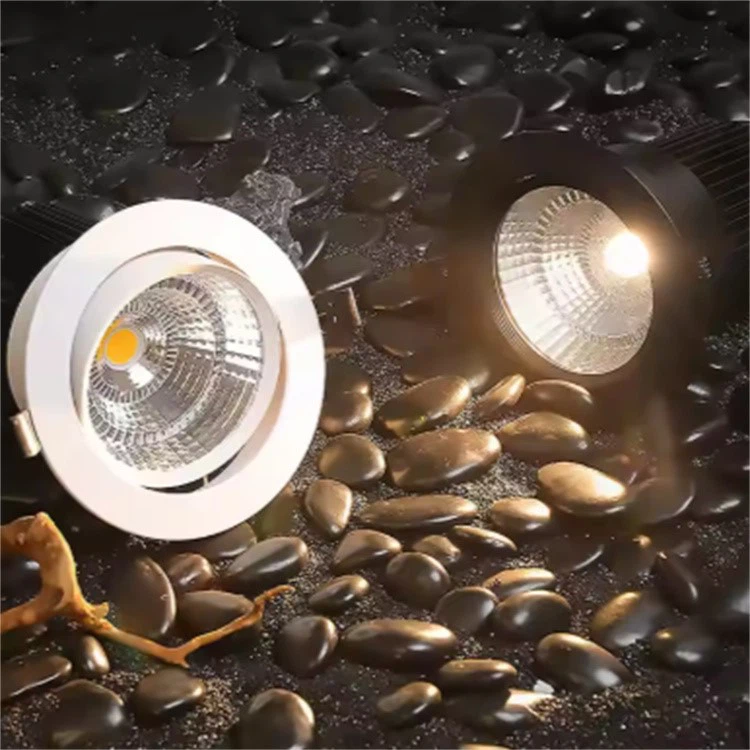

COB světla
Konzistentní,-výstup COB s vysokou intenzitou je ideální pro aplikace vyžadující silné, soustředěné osvětlení:
Osvětlení dráhy,stropní svítidlaavýškové-světlajsou příklady komerčního a průmyslového osvětlení používaného v obchodech a skladech.
Automobilové osvětlení: Pro reflektory a světlomety jsou zapotřebí jasné, koncentrované paprsky.
Pouliční osvětlení: Odolná, energeticky-účinná zařízení veřejné infrastruktury.
Světla CSP
Kompaktní architektura CSP poskytuje vysoce{0}}výkonné a prostorově omezené{1}}aplikace:
Mezi nositelné a přenosné gadgety patří AR/VR náhlavní soupravy, fitness trackery a blesky pro chytré telefony.
Mezi automobilové inovace patří ambientní osvětlení interiéru a malé-čelní světlomety s vysokým rozlišením.
Pokročilé displeje: Ultra-tenké panely pro spotřební elektroniku a mikro-LED displeje.
Výhody a nevýhody
SMD
Výhody: Cenově dostupné, přizpůsobitelné, pokud jde o správu barev, a snadno se opravují nebo vylepšují.
Nevýhody: Problémy s teplem v hustých uspořádáních a nižší hustota lumenů než COB.
COB
Výhody: Konzistentní kvalita světla, vysoký jas a vynikající tepelná regulace.
Nevýhody: Neopravitelné -moduly, vyšší náklady předem a omezené možnosti barev.
CSP
Výhody: Lepší tepelný výkon, vysoká účinnost a malé rozměry.
Nevýhody: Složitější výrobní proces, křehké při manipulaci.
Výběr vhodné technologie
Zda použít SMD, COB nebo CSP určují tři faktory:
Omezení místnosti: COB pro aplikace s vysokým výkonem-s dostatečným prostorem; CSP pro ultra-kompaktní návrhy.
Požadavky na jas: CSP pro vysokou-hustotu jasu v malých oblastech; COB pro maximální intenzitu.
Požadavky na barvu a kontrolu: COB/CSP pro statické, konzistentní bílé světlo; SMD pro dynamické barevné systémy.
Vyhlídky do budoucna
Cílem nastupujících trendů je spojit výhody těchto technologií:
Kombinace miniaturizace CSP s tepelnou účinností COB vede k hybridním návrhům COB-CSP.
Lepší substráty: Špičkové-látky, které zlepšují odvod tepla, jako je karbid křemíku.
Integrované chytré funkce: Do balíčků CSP lze snadno zahrnout světla,{0}}připravená světla, senzory nebo ovladače pro IoT.
